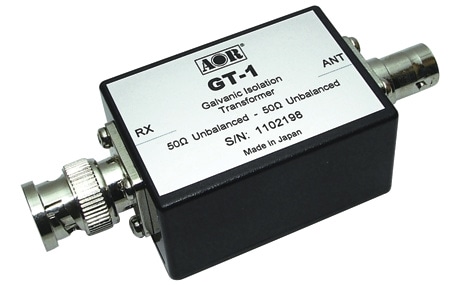

ガルバニック・アイソレーション・トランスGT-1

GT-1 は受信機とアンテナの間に取り付けることで、人工的な
受信ノイズを減衰させ受信状態を改善する受信専用の
絶縁トランスです。 GT-1 はペルセウス受信機など
PC でコントロー ルされる受信機、スイッチング電源を
使用している受信機に効果を発揮します。

主な特長

●受信機側に簡単に取り付けるだけでノイズ抑制効果が得 られます。
●PC でコントロールされる SDR(ソフトウェア受信機)で特に 効果を発揮します。
●VLF, LF, MF 帯の受信に最適です。
●アンテナと受信機が電気的に絶縁されるため、アンテナ に誘起する静電気から受信機を保護できます。
●40kHz〜30MHz 帯全域で使用可能です。

商品コード : GT-1
製造元 : AOR Ltd.
標準価格 : 4,104
価格 : 4,104円(税込)
ポイント : 38
数量


Made in Japan

20,000円以上送料無料

かごに入れる すぐに購入
  • お気に入りリスト
  • 商品についての問い合わせ
動作原理

受信機、特に最近の PC で制御する SDR(ソフトウェア受信機) は、
受信機側(PC 側)とアンテナの基部ではわずかながら接地 電位(グランド電位)が異なります。
この現象は特に高層住宅 では良好な接地環境が得られないため電位差は顕著です。

接地電位の差はアンテナ・ケーブル(フィーダー)を通じてアンテナと受信機(PC)の
間にループ(グランド・ループ)を形成しま す。 このグランド・ループに PC の電源、
特にスイッチング電 源からのノイズ、さらには他の電気機器からのノイズが重畳され
受信機のノイズ・フロアを高くし、本来受信可能な信号がブロックされます。

GT-1 はグランド・ループを遮断し、ノーマル・モードの信号だけ を通過させるために
開発されたガルバニック(電気的に)アイソ レーション(絶縁する)トランスです。

ガルバニック・アイソレーション・トランス 仕様

型名   :  GT-1
機能   :  絶縁トランス
周波数レンジ  :  40kHz 〜 30MHz
挿入損失  :  最大 3dB
入出力インピーダンス :  50Ω 不平衡
コネクタ形状  :  BNC-P(受信機側)
      :  BNC-J(アンテナ側)
外形寸法(コネクタを除く) :  34.5 x 50 x 25mm
重量   :  約 50g

GT-1 は受信専用です。 送信には使用できません。
