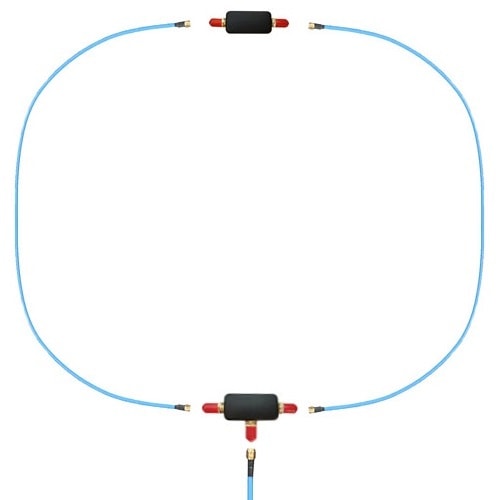

YouLoop HFループアンテナ

新しいコンセプトの磁気ループアンテナ
Airspy HF+ シリーズ等のSDR受信機用ポータブル・パッシブ・
デザインの磁気ループアンテナです。
コンピュータに接続して使用するSDR受信装置の問題のほとんどは、
周囲のノイズを拾いやすく、ゲイン過多で、必要な
リニアリティが不足した効率的でない受信アンテナに起因していました。
そこで、私たちはノイズの問題を解決するために
新しいノイズキャンセリングパッシブループ(NCPL)を設計し、
ポータブル運用に適したSDR受信機のロー・ノイズ・パフォーマンスを
活かせるアンテナを開発することにしました。
このアンテナは、デザイナーのYoussefにちなんで「YouLoop」と名付けられました。

※YouLoopについて詳しくはこちらをご覧ください。
商品コード : YouLoop
製造元 : Airspy
標準価格 : 5,940
価格 : 5,940円(税込)
ポイント : 54
数量


Made in China

20,000円以上送料無料(但し沖縄・離島を除く)

かごに入れる すぐに購入
  • お気に入りリスト
  • 商品についての問い合わせ
YouLoopは、マルチターン・ループの中心にバランスのとれた
電気シールドが使用されるメビウス・ループに
基づいています。残りの巻数はシールドの内側を通ります。
この構造は、ラムダがアンテナのサイズに比べて非常に大きいような、
波長の長い周波数にとっても、電気的にバランスが取れています。
電気ノイズエネルギーの大部分が集中しているローバンドの電気ノイズを
正確にキャンセルするのに役立ちます。
この電気的バランスを伝送ラインによる変化から保護するために、
低損失のミニチュアBALUNが使用されています。
巻き数が多いほど、低い周波数でのゲインが高くなります。

【仕様】
HF周波数(10 kHz~30 MHz)をカバー
折り曲げダイポールとして最大300 MHzのVHFで使用可能
最大電力:250 mW
パッシブ設計
バンド調整は不要
0.28 dB損失タイプ低損失広帯域BALUN
互換性のある受信機:Airspy HF+ Discovery
HF+ Dual Port (R3をショートして)
MDS -140 dBm以下の他の受信機

【付属品】
2 x 1m RG402 18GHz同軸ケーブル – ブランチ SMA-Pコネクタ付き
1 x 2m RG402 18GHz同軸ケーブル SMA-Pコネクタ
位相インバータ
T字型低損失広帯域バラン
